山東紅日阿康化工股份有限公司10萬噸復合肥生產線篩分系統配套HFMC-500型脈沖布袋除塵器改造項目

一、項目可行性分析：

貴公司提出的采用水泥框架與鋼結構相結合的布袋式除塵系統對中富線進行粉塵治理的方案是可行的。

中富線復合肥成份中含氮量高，更容易吸潮溶解，經過我公司對現場實際情況的考察和貴公司提供的基本數據，結合我公司多年布袋除塵器設計制造經驗，水泥框架解決了鋼結構容易被腐蝕的問題，同時經過我公司對除塵器結構的改進，采用外跨式離線分風系統成功的解決了原有老式水泥框架布袋除塵器不能離線清灰，運行阻力高的問題。

老式水泥框架布袋除塵器清灰多采用和沉降室一樣的清理方式，通過清灰門一掀一掀的往外清理，費時費力，停車時間長，影響開車率。我公司經過改進采用類灰斗式清灰方式，可以將收集來的粉塵直接從底部的卸灰口清出，并在卸灰口處放置小推車，及時清理掉粉塵，不用再二次倒運，清灰工作量小，方便快捷。

二、主要塵點及排風量：

主要塵點：

粗滾篩及斗提

細滾篩及斗提

包膜機

尿素破碎機及斗提

鏈?zhǔn)狡扑闄C(jī)及皮帶落料點

小破碎機落料點

混料斗提及進出口

返料皮帶的落料點

經過我公司技術人員對中富線現場各塵點的實地考察，計算整條生產線所需風量在55000-60000m3/h，整條生產線塵點分散，管道復雜且比較長，大多數塵點為敞開式或半密閉式，風量損失大，因此在選擇引風機時，風壓應保證在5000Pa左右。

三、設備技術參數：

HFDMC-800型水泥框架離線脈沖布袋除塵器

處理風量：50000-60000m3/h

過濾面積：800m2

過濾風速：1.0 - 1.25m/min

設備阻力：1500-1800Pa

入口含塵氣體濃度：≤30g/Nm3

出口濃度：≤30mg/Nm3

煙氣溫度：≤120℃

漏風率：≤3%

清灰機理：離線逐行脈沖噴吹清灰

濾袋材質：500克滌綸+PTFE覆膜針刺氈

濾袋規格：130X4000mm

骨架材質：冷拔鋼絲+有機硅防腐處理

骨架規格：120X3970mm

電磁脈沖閥：DMF-Y-50S    36臺

噴吹壓力：0.5-0.7Mpa

壓縮空氣耗氣量：60m3/h

分室離線氣缸：100        6臺

電控系統：PLC集成控制系統

★推薦選用風機型號：

風機型號：G4-73-12D-Y315M1-4  電機功率：132kw

風機流量：55000-65000m3/h

風機全壓：4500-4700Pa

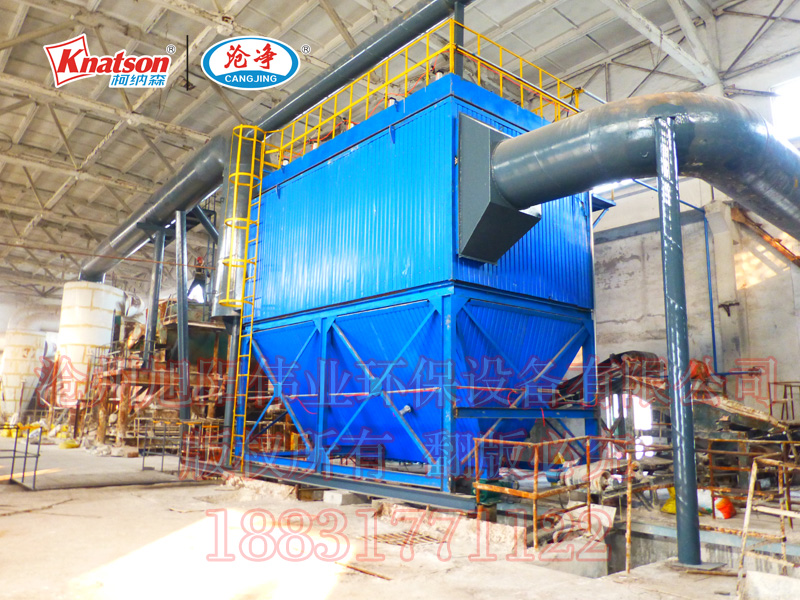

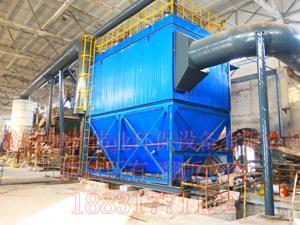

以下圖片為我公司工程實例圖片組圖，未經本公司授權其他單位或個人不得轉載，否則將承擔法律責任。

【HFMC-500型復合肥脈沖布袋除塵器箱體吊裝】

【HFMC-500型復合肥脈沖布袋除塵器箱體吊裝】
